Tocadiscos pick up Cosmo Dualette 99, fabricado en Barcelona en los años 60. Presenta cuatro velocidades: 16, 33, 45 y 78 revoluciones por minuto. El cabezal puede registrar sonido estéreo pero sólo si se conecta al jack de salida un amplificador externo. El equipo sólo emplea uno de los dos registros de la aguja y alimenta a un único altavoz ubicado en la tapa extraíble. Está preparado para funcionar a 125 y 220v, con una conexión posterior a red protegida por un fusible.

Siguiendo con las reparaciones de aparatos electrónicos de casa le tocaba el turno a este modelo, para garantizar que se conserve de forma adecuada y que dure muchos años más. Este es un claro ejemplo contra la obsolescencia programada, los materiales empleados en su construcción son de calidad y ello ha permitido que con dos reparaciones en su existencia siga operativo. En esta ultima revisión tan sólo he cambiado el cableado, bastante deteriorado por el estado del recubrimiento y el cobre que empezaba a oxidarse. Las soldaduras se han protegido en la medida de lo posible con funda termo-retráctil para evitar contactos indeseados.

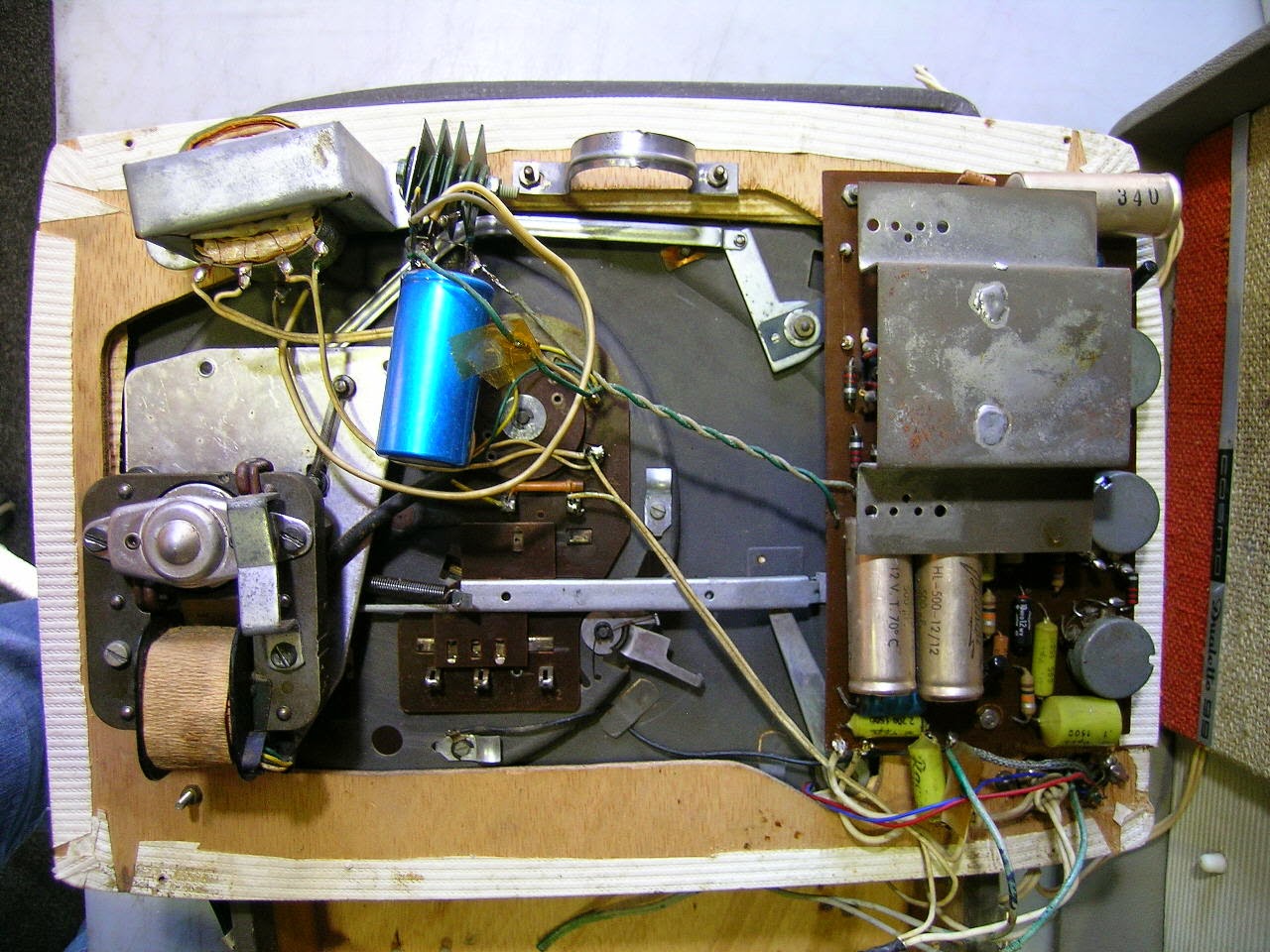

Los componentes en este equipo son muy básicos, dos transformadores, el motor, y el amplificador con resistencias, transistores y condensadores. Los condensadores, que son por lo general los más propensos a fallar, estaban en buen estado y las mediciones de los mismos indicaban que estaban dentro del margen tolerable de su valor nominal. Los transistores y resistencias no presentaban tampoco problemas. En su día se cambió el condensador principal de la alimentación (el central grande de color azul metalizado) y seguramente hubo algún cortocircuito que hizo saltar uno de los fusibles “al aire” ubicados en la placa del amplificador, donde está la marca del fogonazo junto al segundo transformador. Es curioso ver el tamaño de los componentes, sobretodo los condensadores y los transistores posteriores. El condensador de color azul es de los años 80, es de 1250μf y 40v , y por el tamaño de la abrazadera que sujetaba el anterior se puede apreciar la disminución en tamaño. Si se reemplazaran ahora por otros equivalentes seguramente ocuparían menos de la tercera parte en espacio.

El único problema que presenta es el desgaste de los rodillos de transmisión, sobre todo a 33 y especialmente a 45 revoluciones (los piñones más empleados), que hacen un poco de ruido por la deformación y desgaste irregular de las gomas y la pequeña holgura que se ha formado con sus ejes. En los piñones de 16 y 78 r.pm. el ruido es imperceptible. El motor sin engranar es totalmente silencioso.

Reconstrucción de uno de los botones del volumen con resina epoxy y carga de color hueso.

La parte más delicada sin duda es la aguja, por cuanto hoy en día sería muy difícil encontrar un repuesto.  Son en este caso dos agujas de cristal de zafiro, que pueden emplearse de forma alternativa para "sonido mono y surco normal" o "estéreo y mircosurco" actuando sobre la palanca extrema. La señal de la vibración es captada por dos pequeñas barras piezoeléctricas internas que la transforman en impulsos eléctricos.
